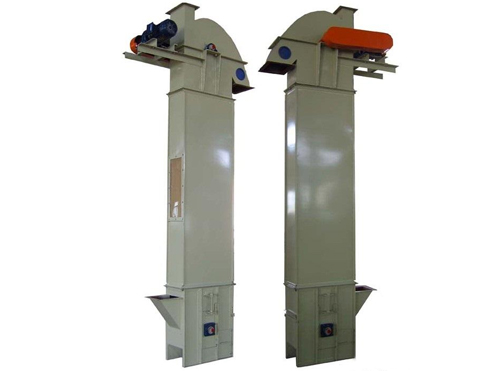

TH型斗式提升机

TH型斗式提升机

TH型斗式提升机是我厂基于HL型斗式提升机研制的新产品,与其相比,具有输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。
TH型斗式提升机详细说明:

  TH型斗式提升机是我厂基于HL型斗式提升机研制的新产品,与其相比,具有输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效,参照了   标准和国外先进标准);牵引用园环链符合TM36-8<<矿用高强度园环链>>。
本提升机具有以下特点:
  1、输送量大,相同斗宽的TH型与HL型相比,输送量增大近一倍:
  2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,   换方便,且节约拆料、降低了维修费;
  3、下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;
  4、牵引件为低合金高强度圆环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。
  本提升机为混合或重力方式卸料,掏取式装料,适用输送堆积密度不大于1.5t/m3 的物料的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过250度。
  本机备有两种料斗:
  zh型(中深斗)一般使用于输送湿的,一结块,较难抛出的物料, 如湿砂、型砂、化肥、碱粉等。
  sh型(深斗)一般使用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块、等。

型   号   TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
输送能力,m3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 园钢直径 x节(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破 断强(KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗运动 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
输送物料的    大块度(mm) 20 25 35 40 50 60 75 85 100
